Une vanne de régulation ajuste le passage d’un fluide pour stabiliser un procédé, protéger les équipements et maintenir les performances attendues. Les modèles diffèrent par leur mouvement, leur précision et leur aptitude aux fluides ou aux pressions rencontrés. Comprendre ces écarts permet d’orienter le choix d’une vanne vers une solution adaptée à chaque installation.

Principes de fonctionnement des vannes de régulation

Avant de comparer les modèles de vanne de régulation, il faut distinguer leur mouvement et la grandeur qu’ils contrôlent. Une même architecture peut répondre à des besoins différents selon son dimensionnement et son pilotage.

Mouvements linéaires et rotatifs

Une vanne linéaire déplace une tige ou un obturateur en ligne droite. La vanne à soupape appartient à cette famille et dose le débit avec précision, notamment lorsque le procédé demande des réglages fréquents.

Une vanne rotative fait pivoter un disque, une bille ou un obturateur. La vanne papillon et la vanne à boisseau sphérique illustrent ce principe, apprécié pour sa compacité et sa rapidité d’action.

Fonctions de débit, de niveau et de pression

La régulation de débit maintient une circulation conforme à une consigne, malgré les variations du procédé. Une vanne de contrôle de niveau ajuste l’arrivée ou l’évacuation du liquide dans une cuve.

Le contrôle de pression stabilise une pression amont ou aval, selon l’équipement choisi. Les sigles FCV, LCV et PCV désignent respectivement les fonctions de débit, de niveau et de pression. Ils indiquent une mission, pas nécessairement une forme de vanne.

Modèles courants et différences d’usage

Les principaux types de vannes se distinguent par leur précision, leur encombrement et leur compatibilité avec les fluides. Leurs atouts dépendent toujours des conditions réelles de fonctionnement.

Vannes à soupape et à membrane

La vanne à soupape offre un réglage progressif et précis. Les installations l’emploient souvent pour l’eau de refroidissement, l’injection de produits chimiques et les services qui exigent un contrôle régulier.

La vanne à membrane sépare le mécanisme de commande du fluide grâce à une membrane souple. Cette conception convient aux produits corrosifs, chargés ou sensibles à la contamination, sous réserve de respecter les limites de pression et de température.

Vannes papillon et à boisseau sphérique

• La vanne papillon utilise un disque pivotant. Sa légèreté et son encombrement réduit facilitent son installation sur des conduites de grand diamètre, notamment pour moduler des débits ou isoler une canalisation.
• La vanne à boisseau sphérique, souvent appelée vanne à bille, ferme rapidement le passage et assure une bonne étanchéité. Les versions à passage variable permettent aussi une régulation, mais une vanne classique convient surtout aux fonctions tout ou rien.
• La vanne à guillotine, pour sa part, sert surtout à interrompre le passage de boues ou de fluides chargés. Elle régule moins finement qu’une vanne à soupape. Le choix du modèle doit donc suivre la fonction attendue, et non sa seule disponibilité.

Comparaison selon les besoins du procédé

Une architecture adaptée limite les pertes de charge et facilite la stabilité du système. Les usages industriels montrent pourquoi une sélection fondée sur la fonction reste plus fiable qu’un choix par habitude.

Débit et niveau dans les installations

Une vanne de régulation de débit ajuste la quantité de fluide qui traverse une conduite. Les secteurs pétrolier, chimique et pharmaceutique l’utilisent pour doser des matières, alimenter des réacteurs ou maintenir une circulation régulière. Une vanne de contrôle de niveau reçoit les informations d’un capteur installé sur une cuve. L’actionneur de vanne ouvre ou ferme alors le passage afin de limiter les débordements et les manques de liquide.

Dans les réseaux de chauffage, les vannes participent aussi à l’équilibrage des circuits. Les différences entre une vanne de régulation et une vanne tout ou rien aident à comprendre leurs fonctions respectives. Un complément sur le choix d’une vanne pour un circuit de chauffage précise les enjeux propres à ces installations.

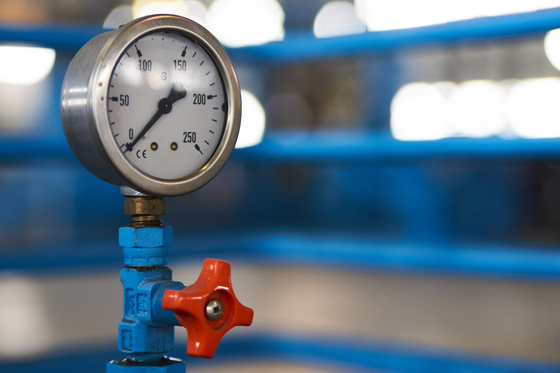

Pression et dispositifs de sécurité

Une vanne de régulation de pression maintient une pression stable ou limite ses variations. Les centrales énergétiques, les réseaux de vapeur et les unités chimiques l’utilisent pour protéger les équipements et soutenir la régularité des opérations.

Il faut distinguer cette régulation d’une soupape de sécurité. La première corrige le fonctionnement courant selon une consigne ; la seconde évacue une surpression lorsque les conditions dépassent une limite définie.

Les ressorts, l’air comprimé ou des dispositifs électriques peuvent ramener la vanne vers une position sûre en cas de panne. Cette position dépend du procédé : fermeture, ouverture ou maintien. Les ingénieurs vérifient ce comportement avant la mise en service.

Les erreurs fréquentes incluent l’estimation approximative du débit, l’oubli des pertes de charge et le choix d’un matériau incompatible. Pour une installation de chauffage, les sources consacrées à la différence entre régulation et fonctionnement tout ou rien clarifient les fonctions avant intervention. Un professionnel peut ensuite valider le dimensionnement et les dispositifs de sécurité.
